Name: Thiết bị kiểm tra đặc tính pin mặt trời
Brand: Hangzhou Brolight Technology Co., Ltd.
Availability: InStock

BEX-8603

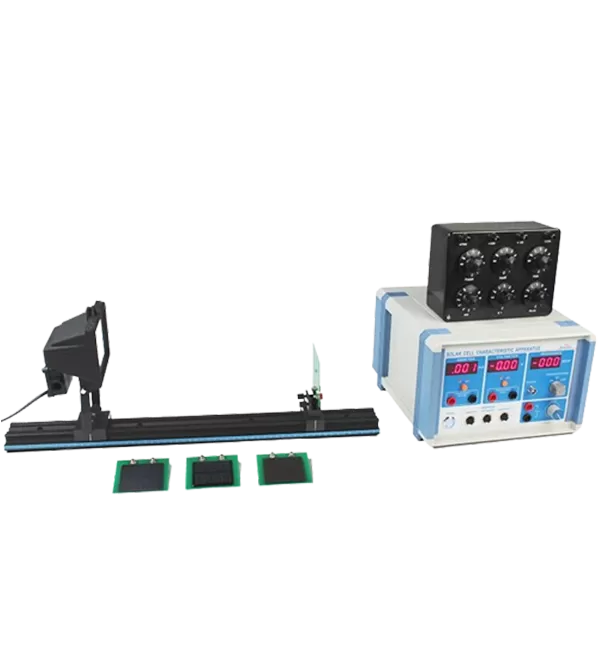

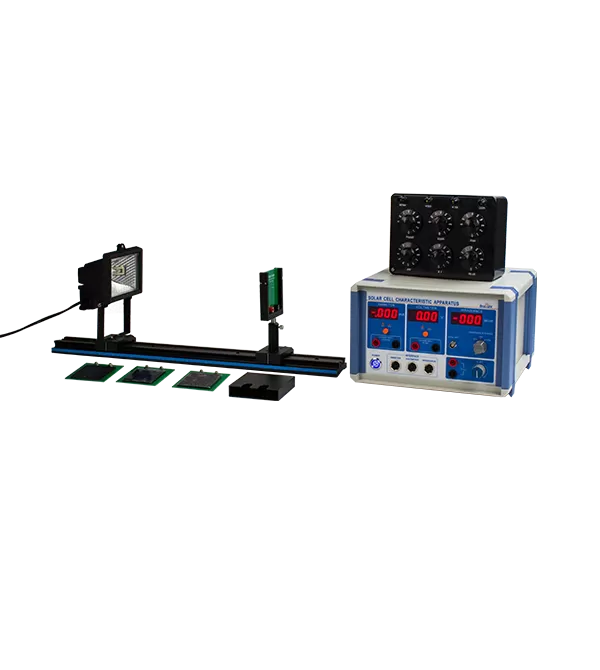

Thiết bị kiểm tra đặc tính pin mặt trời

Thí nghiệm này sử dụng đèn Vonfram iốt để mô phỏng ánh sáng mặt trời, chiếu xạ tấm pin mặt trời để tạo ra điện. Một máy đo bức xạ đo bức xạ mặt trời ở các vị trí khác nhau, cho phép đo các đặc tính đầu ra của pin mặt trời (ba loại mẫu) dưới ánh sáng. Các thông số chính như dòng điện ngắn mạch (I_SCĐiện áp mạch hở (V)_OC), Công suất đầu ra tối đa (P_{Tối đa}Và hệ số điền (FF) có thể được xác định. Hệ số lấp đầy là một chỉ số quan trọng về hiệu suất của pin mặt trời.

Các tính năng của thiết bị kiểm tra đặc tính pin mặt trời BEX-8603

Thiết kế mô-đun cho phép sinh viên thay thế các mẫu Pin Mặt Trời khác nhau, nâng cao kỹ năng thiết lập thử nghiệm và khả năng thực hành.
Bao gồm một máy đo bức xạ để đo cường độ ánh sáng thuận tiện.
Cung cấp ba loại mô-đun pin mặt trời: Silicon đơn tinh thể, silicon đa tinh thể và silicon vô định hình, cung cấp các thí nghiệm toàn diện và thân thiện với môi trường.
Giao diện thu thập dữ liệu thuận tiện: Nguồn điện bao gồm 3 cổng dữ liệu Analog để kết nối cảm biến điện áp và phần mềm thu thập dữ liệu pasco, cho phép thu thập dữ liệu thời gian thực và phân tích hiệu quả.

Ứng dụng của thiết bị kiểm tra đặc tính pin mặt trời BEX-8603

Đo điện áp đầu ra mạch hở và dòng điện ngắn mạch của pin mặt trời dưới cường độ ánh sáng khác nhau.
Nghiên cứu các đặc tính hiện tại-điện áp (I-V) của pin mặt trời trong điều kiện tối.
Đo đặc tính đầu ra của pin mặt trời dưới ánh sáng.
Xác minh mối quan hệ Nghịch đảo giữa bức xạ và khoảng cách (thí nghiệm mở rộng).

Thông số kỹ thuật của thiết bị kiểm tra đặc tính pin mặt trời BEX-8603

Không.	Bộ phận	Thông số chính
1	Thiết bị kiểm tra pin mặt trời	Vôn kế: 2.000V / 20.00V; Ampe kế: 2.000mA/200.0ma
2	Bộ Mẫu Pin Mặt Trời	Ba loại pin mặt trời: Silicon đơn tinh thể, silicon đa tinh thể và silicon vô định hình
3	Đường ray	Chiều dài: 600mm
4	Đèn Halogen & chân đế	100 W
5	Hộp điện trở DC	6 phạm vi, 0-99999.9 Ω

Danh sách cấu hình

Không.	Bộ phận	Mô hình	Số lượng.
1	Thiết bị kiểm tra pin mặt trời	BEM-5737	1
2	Bộ Mẫu Pin Mặt Trời	BEM-5739	1
3	Giá đỡ Mẫu pin mặt trời	BEM-5740	1
4	Đường ray	BEM-5201-06	1
5	Đèn Halogen & chân đế	BEM-5742	1
6	Hộp điện trở DC	ZX-21	1
7	Cáp cắm chuối 4mm (màu đỏ)	BC-105084	2
8	Cáp cắm chuối 4mm (màu đen)	BC-105083	2
9	4mm Banana to Spade (Đỏ)	BC-105292	1
10	4mm Banana to Spade (Đen)	BC-105293	1
11	Cáp BNC to-Banana	BC-105192	1
12	Dây nguồn	BC-105075	1

Dữ liệu thử nghiệm và mẫu

I-V Characteristics of Solar Cells in Complete Darkness

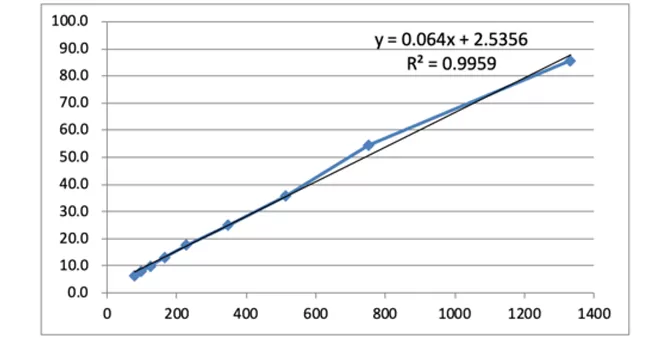

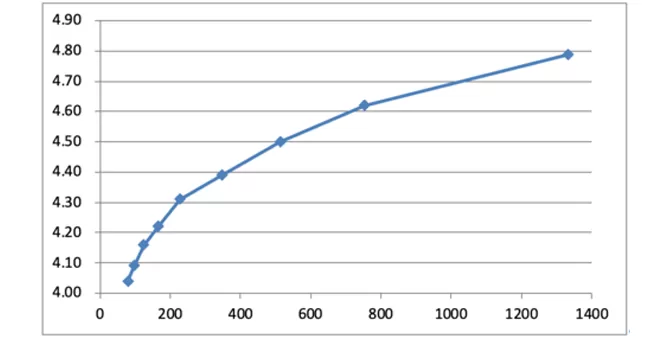

Open-Circuit Voltage (VOC) and Short-Circuit Current (Isc) Under Different Light Intensities

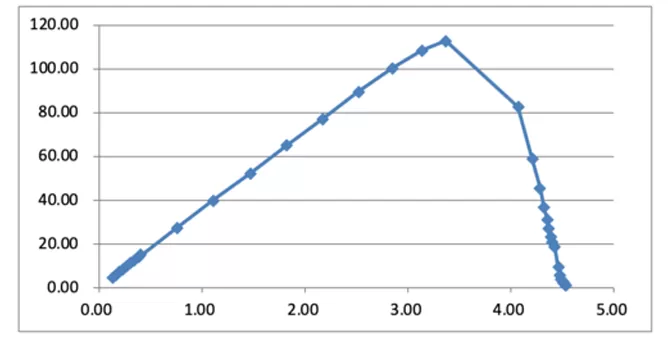

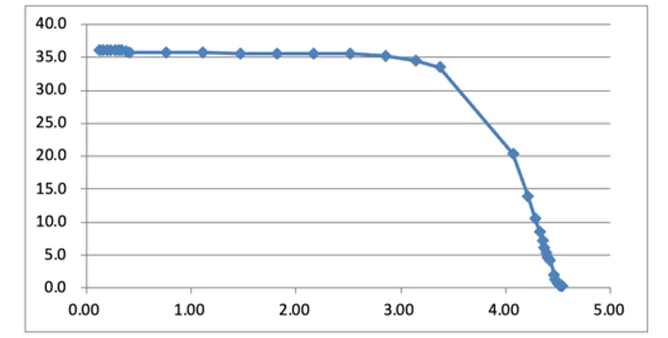

Output Characteristics Under Illumination

Các tùy chọn được đề xuất

Phần mềm thu thập dữ liệu capstone UI-5400
Giao diện phổ thông UI-5000 850
Cảm biến điện áp không dây PS-3211
