Sử dụng đồng hồ đo công suất quang lần đầu tiên có thể gây nhầm lẫn. Đối mặt với nhiều mẫu mã và thông số kỹ thuật khác nhau, nhiều kỹ sư cảm thấy choáng ngợp. Nhưng một khi bạn hiểu các nguyên tắc cơ bản của nó, nó sẽ trở thành công cụ mạnh mẽ nhất của bạn.

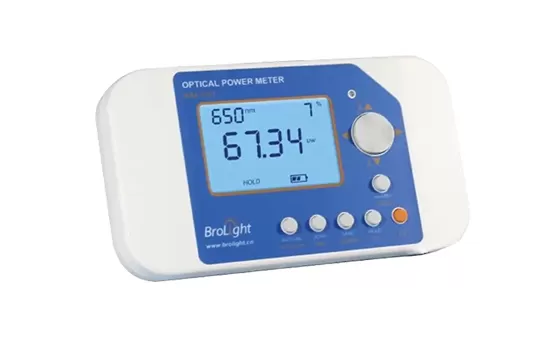

Đồng hồ đo công suất quang học là một thiết bị điện tử đo công suất của tín hiệu quang. Nó giúp các kỹ sư xác minh hiệu suất của các hệ thống cáp quang, đảm bảo cường độ tín hiệu đáp ứng các yêu cầu và là một công cụ thiết yếu để bảo trì và xử lý sự cố Mạng Truyền thông. Hiểu các khái niệm cơ bản của đồng hồ đo công suất quang chỉ là bước đầu tiên. Tiếp theo, hãy đi sâu vào nguyên tắc làm việc của nó, điều này sẽ giúp bạn hiểu rõ hơn và sử dụng công cụ quan trọng này.
Máy đo công suất quang là gì và tại sao nó lại quan trọng như vậy?
Gặp phải vấn đề suy giảm tín hiệu trong quá trình lắp đặt cáp quang? Bạn có thể cần kiểm tra công suất quang. Đồng hồ đo công suất quang học là một công cụ đo lường chuyên dụng được thiết kế để giải quyết vấn đề này. Nó là một công cụ đặc biệt được sử dụng để đo cường độ của tín hiệu quang. Nó chuyển đổi tín hiệu quang thành tín hiệu điện thông qua cảm biến quang điện và sau đó hiển thị giá trị công suất theo đơn vị Decibel-milliwatts (dBm) hoặc Watts (W).
Giá trị cốt lõi và kịch bản ứng dụng của máy đo công suất quang
Đồng hồ đo công suất quang học đóng một vai trò không thể thiếu trong lĩnh vực truyền thông quang học. Là một kỹ sư R & D tại boyuan Technology, tôi đã tận mắt chứng kiến công cụ này giúp khách hàng giải quyết các vấn đề thực tế khác nhau như thế nào.
| Tình huống ứng dụng | Thông số đo lường | Tầm quan trọng |
| Lắp đặt và bảo trì sợi quang | Mất điện toàn diện | Đảm bảo chất lượng kết nối mạng đạt tiêu chuẩn |
| Thử nghiệm sản xuất thiết bị | Nguồn sáng đầu ra | Xác minh chỉ số hiệu suất thiết bị quang học |
| Xử lý sự cố mạng | Cấp nguồn tại nhiều điểm khác nhau trên đường dẫn | Định vị nhanh các điểm suy giảm tín hiệu |
| Nghiên cứu trong phòng thí nghiệm | Hiệu suất thành phần quang học | Cung cấp hỗ trợ dữ liệu chính xác cho R & D |
Tầm quan trọng của đồng hồ đo công suất quang học được phản ánh trong một số khía cạnh. Đầu tiên, trong quá trình lắp đặt Mạng Cáp Quang, kỹ thuật viên cần sử dụng đồng hồ đo công suất quang để đo tổn thất kết nối, đảm bảo tổn thất tại mỗi khớp nằm trong phạm vi cho phép. Thứ hai, khi phát sinh sự cố mạng, việc so sánh các giá trị công suất tại các điểm đo khác nhau cho phép xác định vị trí lỗi nhanh chóng, chẳng hạn như là do đứt sợi hoặc nhiễm bẩn đầu nối. Theo phản hồi của khách hàng, sử dụng chính xác đồng hồ đo công suất quang thường có thể giảm hơn 50% thời gian khắc phục sự cố. Hơn nữa, Độ chính xác của máy đo công suất quang ảnh hưởng trực tiếp đến độ tin cậy của toàn bộ hệ thống truyền thông. Sai số đo 0,5db có thể có nghĩa là độ lệch 20% trong tính toán công suất, trong các ứng dụng thực tế có thể dẫn đến hiệu suất hệ thống không đạt tiêu chuẩn. Do đó, việc lựa chọn một máy đo công suất quang phù hợp và hiệu chuẩn thường xuyên là rất quan trọng.
Máy đo công suất quang hoạt động như thế nào?
Bạn tò mò Làm Thế Nào một máy đo công suất quang chuyển đổi tín hiệu ánh sáng vô hình thành các giá trị số cụ thể? Nguyên lý hoạt động của nó thực sự khá đơn giản, điều quan trọng là hiểu quá trình chuyển đổi quang điện. Lõi của đồng hồ đo công suất quang là Bộ dò quang. Khi tín hiệu quang chạm vào máy dò, nó sẽ tạo ra dòng điện tỷ lệ thuận với công suất quang, sau đó được khuếch đại và số hóa, cuối cùng hiển thị đọc nguồn.
Quy trình làm việc và chi tiết kỹ thuật
Quy trình làm việc của đồng hồ đo công suất quang học có thể được chia thành nhiều bước chính, mỗi bước liên quan đến công nghệ quang điện chính xác.
| Giai đoạn làm việc | Mô tả chức năng | Công nghệ chủ chốt |
| Thu tín hiệu Quang | Nhận tín hiệu quang cần đo qua đầu nối | Giao diện bộ chuyển đổi, kiểm soát tỷ lệ tuyệt chủng |
| Chuyển đổi quang điện | Chuyển đổi năng lượng quang học thành năng lượng điện | Điốt quang (ingaas, si, v. v.) |
| Xử lý tín hiệu | Khuếch đại và lọc tín hiệu điện | Bộ khuếch đại transimpedance, bộ lọc thông thấp |
| Xử lý dữ liệu | Tính toán và hiển thị giá trị công suất | Bộ vi xử lý, Thuật toán hiệu chuẩn |
Khi tín hiệu quang đi vào đồng hồ đo công suất quang thông qua đầu nối sợi quang, trước tiên nó sẽ đến bộ dò quang. Máy dò thường được làm bằng vật liệu bán dẫn, chẳng hạn như indium gallium arsenide (ingaas) cho bước sóng truyền thông hoặc Silicon (Si) cho ánh sáng khả kiến. Khi Photon chạm vào máy dò, chúng tạo ra các cặp lỗ Electron, tạo ra dòng điện tỷ lệ thuận với công suất quang sự cố. Tín hiệu dòng điện yếu này sau đó được gửi đến Bộ khuếch đại transimpedance, chuyển đổi nó thành tín hiệu điện áp. Bởi vì tín hiệu thường rất yếu, bộ khuếch đại phải có tiếng ồn thấp và đặc tính khuếch đại cao. Tiếp theo, tín hiệu trải qua quá trình lọc để loại bỏ nhiễu và sau đó được chuyển đổi thành tín hiệu số bằng bộ chuyển đổi tương tự sang số. Bộ vi xử lý, dựa trên dữ liệu hiệu chuẩn được lưu trữ trước, chuyển đổi tín hiệu số thành giá trị công suất tương ứng, xem xét các yếu tố như độ nhạy bước sóng và độ tuyến tính. Cuối cùng, giá trị công suất được hiển thị trên màn hình theo đơn vị dBm hoặc W. Điều đáng nói là máy đo công suất quang học hiện đại thường bao gồm nhận dạng bước sóng tự động và chức năng điều chỉnh dải công suất tự động, giúp đơn giản hóa rất nhiều quá trình vận hành.
Các loại đồng hồ đo công suất quang học và làm thế nào để chọn đúng mẫu?
Đối mặt với một thị trường đầy đủ các đồng hồ quang điện khác nhau, Làm thế nào để bạn chọn mô hình phù hợp nhất? Quyết định này thực sự có thể khó khăn nhưng bằng cách phân tích các yêu cầu cụ thể, bạn có thể đưa ra quyết định sáng suốt. Máy đo công suất quang học chủ yếu được chia thành các loại cầm tay, điểm chuẩn và mô-đun. Lựa chọn nên xem xét Phạm vi đo, độ chính xác, Phạm vi bước sóng, Loại giao diện, cũng như các tình huống và ngân sách ứng dụng cụ thể.
Hướng dẫn phân loại và lựa chọn chi tiết
Theo các tình huống sử dụng và yêu cầu kỹ thuật khác nhau, đồng hồ đo công suất quang có thể được chia thành nhiều loại chính, mỗi loại đều có những ưu điểm độc đáo và các tình huống áp dụng.
| Loại | Tính năng | Các Tình Huống áp dụng tốt nhất |
| Máy đo công suất quang cầm tay | Di động, mạnh mẽ, chạy bằng pin | Xây dựng hiện trường, bảo trì mạng, xử lý sự cố |
| Máy đo công suất quang benchtop | Độ chính xác cao, đa chức năng, chạy bằng điện xoay chiều | Phòng thí nghiệm, trung tâm R & D, thử nghiệm sản xuất |
| Máy đo công suất quang mô-đun | Kiểm tra tự động, tích hợp | Hệ thống kiểm tra sản xuất, hệ thống giám sát |
| Đồng hồ đo điện Pon | Lọc Đặc biệt, kiểm tra đa bước sóng | Lắp đặt và bảo trì mạng quang thụ động |
Khi chọn đồng hồ đo công suất quang, bước đầu tiên là làm rõ nhu cầu đo lường. Nếu bạn chủ yếu tham giaDây cáp ngoài trời hoặc bảo trì mạng, đồng hồ đo công suất quang cầm tay là lựa chọn tốt nhất. Chúng thường có đặc tính chống rơi và chống bụi, tuổi thọ pin dài và hoạt động dễ dàng. Đồng hồ điện cầm tay dòng Bim của boyuan Technology được tối ưu hóa đặc biệt cho các ứng dụng như vậy. Trong môi trường phòng thí nghiệm hoặc sản xuất, Độ chính xác và ổn định là những cân nhắc chính. Đồng hồ đo công suất quang trên đỉnh cung cấp độ chính xác đo cao hơn (thường trong khoảng ± 0,2db), hỗ trợ phạm vi đo công suất rộng hơn (từ-90dBm đến 10dBm) và có các tính năng tiên tiến như lưu trữ dữ liệu và báo cáo tự động. Ngân sách cũng là một cân nhắc quan trọng. Đồng hồ điện cầm tay cơ bản có thể chỉ tốn vài nghìn Nhân Dân tệ, trong khi các thiết bị benchtop có độ chính xác cao có thể lên tới hàng chục nghìn. Bạn nên ưu tiên độ chính xác, độ tin cậy và hỗ trợ sau bán hàng trong phạm vi Ngân Sách, thay vì chỉ theo đuổi giá thấp. Ngoài ra, hãy chắc chắn chọn một mô hình tương thích với các đầu nối sợi hiện có. Nếu không, có thể cần thêm bộ điều hợp.
Kết luận
Đồng hồ đo công suất quang là công cụ đo lường không thể thiếu trong trường sợi quang. Hiểu các nguyên tắc và loại của chúng giúp lựa chọn đúng mô hình, đảm bảo hiệu suất mạng và hiệu quả bảo trì.
