Thí nghiệm hiệu ứng từ tính khổng lồ

BEX-8511
Thí nghiệm hiệu ứng từ tính khổng lồ

Hiệu ứng từ kháng khổng lồ (GMR) đề cập đến một sự thay đổi đáng kể trong điện trở suất của vật liệu từ tính dưới một từ trường bên ngoài. Hiện tượng cơ học lượng tử này xảy ra trong các cấu trúc màng mỏng xếp lớp bao gồm các lớp sắt từ và phi sắt từ xen kẽ. Khi các mômen từ của các lớp sắt từ được căn chỉnh song song, sự tán xạ phụ thuộc Spin của các sóng mang điện tích được giảm thiểu, dẫn đến điện trở thấp nhất. Ngược lại, khi các khoảnh khắc từ tính chống song song, tán xạ phụ thuộc Spin được tối đa hóa, dẫn đến điện trở cao nhất.

lab equipment list for physics
lab equipment list for physics
lab equipment list for physics
lab equipment list for physics

Đặc điểm của thí nghiệm hiệu ứng từ tính khổng lồ BEX-8511

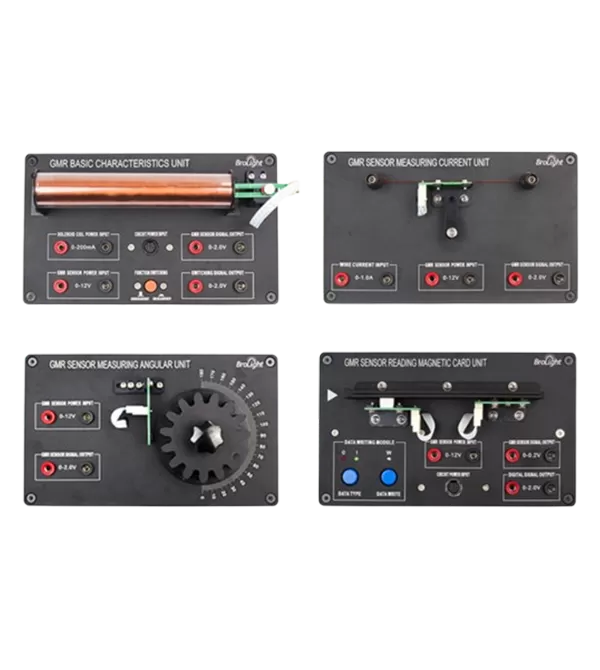

  • Mô-đun thử nghiệm độc lập:Bao gồm bốn mô-đun chức năng để đo các đặc tính GMR cơ bản, dòng điện, chuyển vị góc và thao tác đọc/ghi thẻ từ.

  • CThử nghiệm hoàn hảo:Hỗ trợ Bảy loại đo lường và phân tích thử nghiệm, bao gồm các đặc tính chuyển đổi từ điện tương tự và kỹ thuật số, đặc tính kháng từ, dòng điện dây, phân bố từ trường điện từ, dịch chuyển góc và chức năng đọc/ghi thẻ từ.

  • Giao diện thu thập dữ liệu Thuận tiện:Được trang bị bốn giao diện dữ liệu tương thích với cảm biến điện áp và phần mềm thu thập dữ liệu pasco, cho phép thu thập dữ liệu theo thời gian thực và phân tích hiệu quả.

Ứng dụng thí nghiệm hiệu ứng từ tính khổng lồ BEX-8511

  • Đo các đặc tính chuyển đổi từ điện của cảm biến tương tự GMR.

  • Xác định đường cong điện trở từ của cảm biến GMR.

  • Đặc trưng cho các đặc tính chuyển đổi từ điện của cảm biến kỹ thuật số (công tắc) GMR.

  • Lập Bản Đồ phân bố từ trường của điện từ mang dòng điện bằng cảm biến GMR.

  • Đo dòng điện trong dây có cảm biến GMR.

  • Sử dụng cảm biến độ dốc GMR để đo độ dịch chuyển góc của bánh răng và thể hiện nguyên lý của cảm biến tốc độ (vận tốc) dựa trên GMR.

  • Thực hiện Ghi và đọc thẻ từ bằng cảm biến GMR.

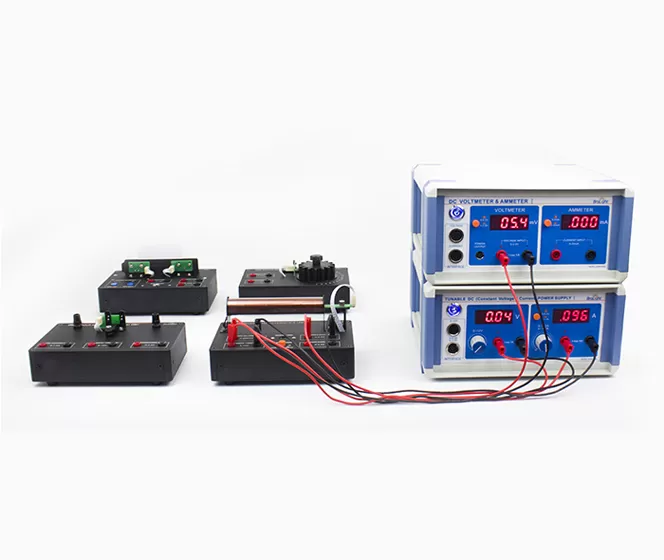

Ứng dụng thí nghiệm hiệu ứng từ tính khổng lồ BEX-8511

Dữ liệu thử nghiệm và mẫu

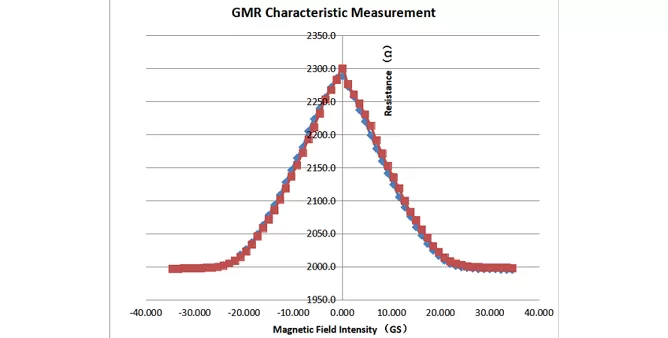

Determine the magnetoresistance curve of a GMR sensor.
Determine the magnetoresistance curve of a GMR sensor.

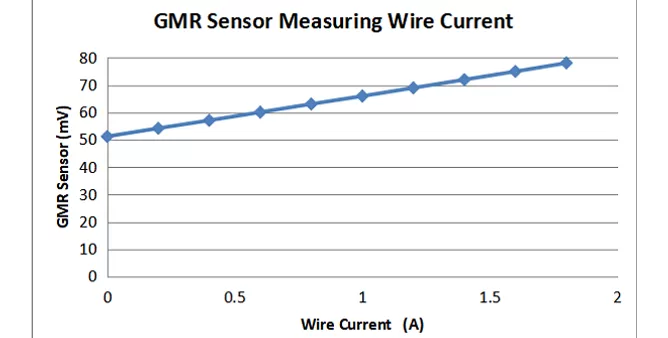

Measure electric current in a wire with a GMR sensor.
Measure electric current in a wire with a GMR sensor.

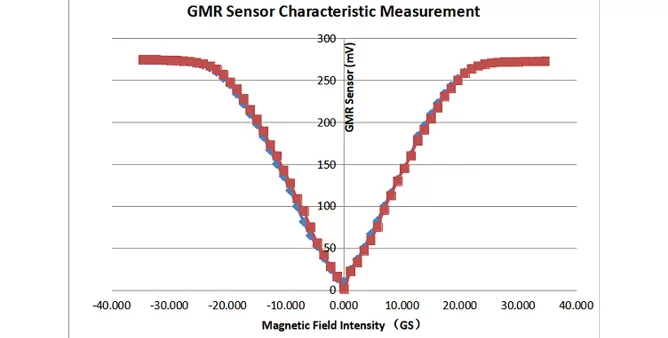

Measure the magnetoelectric conversion characteristics of a GMR analog sensor
Measure the magnetoelectric conversion characteristics of a GMR analog sensor

Thông số kỹ thuật của thí nghiệm hiệu ứng từ tính khổng lồ BEX-8511

Không.

Bộ phận

Thông số chính

1

Bộ nguồn DC có thể điều chỉnh I

Điện áp: 0-12.0 V điều chỉnh liên tục;

Dòng điện: 0-200 ma/0-1000 ma hai dải

2

Vôn kế DC/Ampe kế I

Dòng điện: 2 ma/20 ma hai dải;

Điện áp: 200 mV / 2 V Hai dải

3

Mô-đun đặc tính GMR cơ bản

Khoảng cách di chuyển ngang của cảm biến GMR: ≥ 80mm; bao gồm đo GMR và cảm biến

4

Mô-đun đo dòng điện GMR

Dòng điện dây: 0-1 A;

Điện áp hoạt động GMR: 0-12 V có thể điều chỉnh

5

Mô-đun dịch chuyển góc GMR

Bánh răng có tỷ lệ 0-180 °;

Điện áp hoạt động GMR: 0-12 V có thể điều chỉnh

6

Mô-đun R/W thẻ từ GMR

Chức năng ghi: Phím đầu vào 0/1 kỹ thuật số;

Chức năng đọc: GMR Điện áp hoạt động 0-12 V có thể điều chỉnh


Danh sách cấu hình

Không.

Bộ phận

Mô hình

Số lượng

1

Bộ nguồn DC có thể điều chỉnh I

BEM-5055

1

2

Vôn kế DC/Ampe kế I

BEM-5056

1

3

Mô-đun đặc tính GMR cơ bản

BEM-5717

1

4

Mô-đun đo dòng điện GMR

BEM-5718

1

5

Mô-đun dịch chuyển góc GMR

BEM-5719

1

6

Mô-đun R/W thẻ từ GMR

BEM-5720

1

7

Cáp cắm chuối 4mm (màu đỏ)

BC-105084

4

8

Cáp cắm chuối 4mm (màu đen)

BC-105083

4

9

Cáp Mini 8 chân

BC-105243

1

10

Dây nguồn

BC-105075

2

11

Cáp giao diện 8 chân

BC-105077

2


Các tùy chọn được đề xuất

  • Phần mềm thu thập dữ liệu capstone UI-5400

  • Giao diện phổ thông UI-5000 850

  • Cảm biến điện áp không dây PS-3211 (khuyên dùng 2 chiếc)
