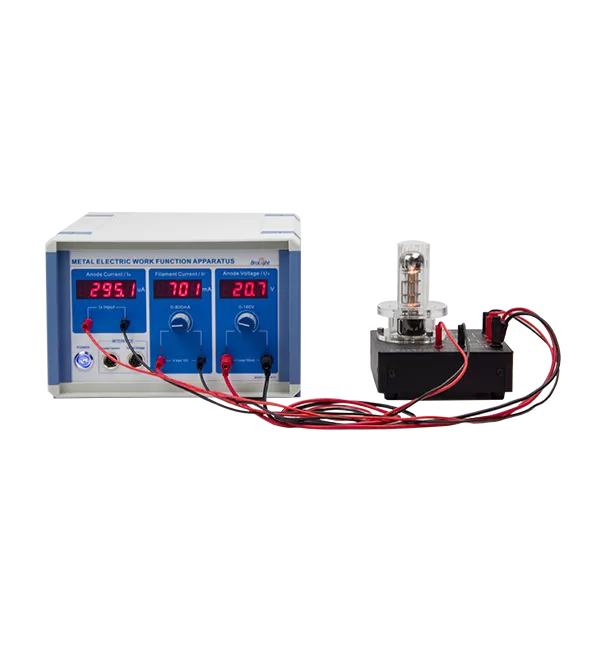

Thiết bị gắn điốt chuyên dụng, Diode chân không lý tưởng gắn độc lập với tấm chắn an toàn Acrylic trong suốt cho phép quan sát rõ ràng hoạt động của Diode trong khi bảo vệ các thành phần thủy tinh. Các tính năng của ổ cắm được đánh dấu sơ đồ để tăng cường hiểu biết về khái niệm
Mô-đun đo dòng điện cực dương chính xác: mô-đun đo dòng điện cực dương Sử dụng bộ khuếch đại dòng điện micro-amp và đồng hồ hiển thị kỹ thuật số bốn rưỡi, với phạm vi đo lên đến 0,1ua ~ 20mA, có thể đo chính xác dòng điện cực dương yếu, mịn và ổn định.
Mô-đun đầu ra điện áp anode ổn định: Đầu ra điện áp anode sử dụng nguồn điện tuyến tính và biên độ đầu ra đạt 0 ~ 160.0V, có thể cung cấp điện áp anode của Diode chân không ổn định và hiệu quả.

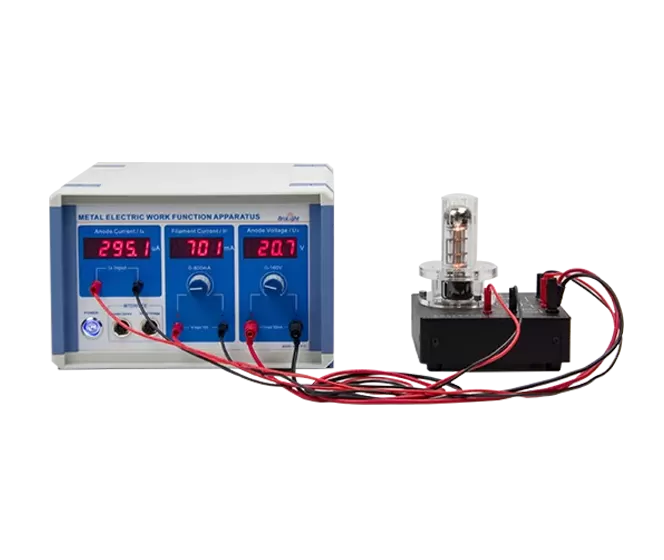

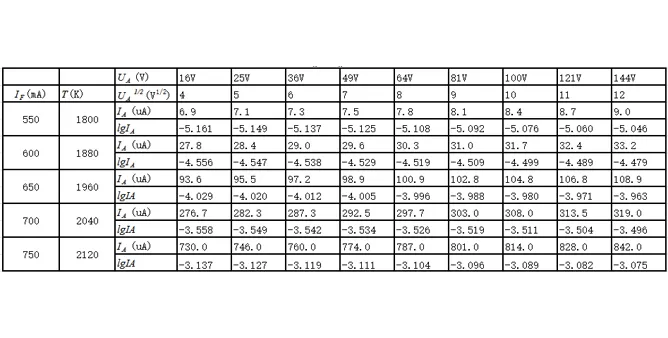

Thí nghiệm Đo chức năng làm việc bằng điện kim loại (chức năng làm việc).

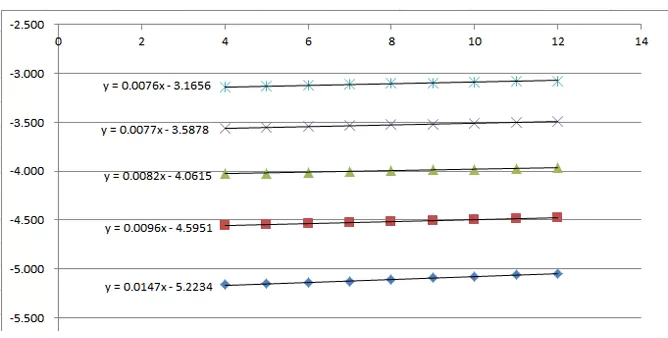

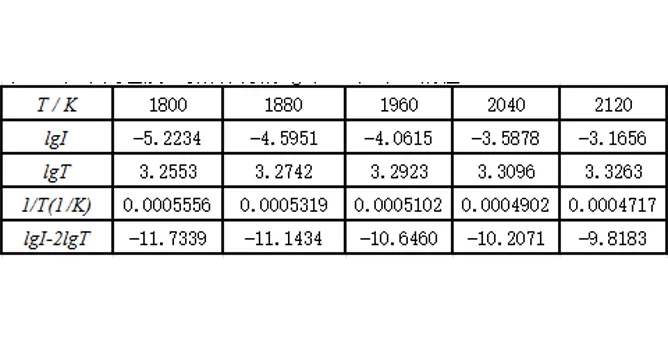

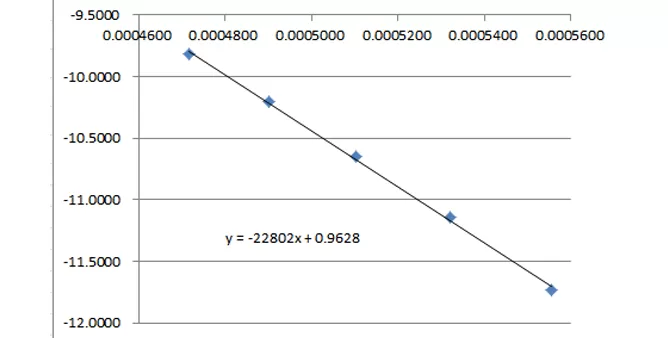

Tìm Hiểu Các phương pháp thử nghiệm cơ bản như phương pháp đo đường thẳng của Richardson, Phương pháp đo epitaxy và đo bù.
Không. | Bộ phận | Thông số kỹ thuật |
1 | Thiết bị thí nghiệm chức năng làm việc điện bằng kim loại | Mô-đun điện áp anode: Dải điện áp có thể điều chỉnh từ 0 đến 160vdc Mô đun dòng anode: Phạm vi đo từ 0 đến 20mA Mô đun dòng điện dây tóc: Phạm vi điều chỉnh từ 0 đến 800mA |
2 | Hộp điốt chân không lý tưởng | Chất liệu sợi: Vonfram nguyên chất Chất liệu anode: Niken Dòng điện dây tóc: 0.50 - 0.80 A |
Không. | Bộ phận | Mô hình | Số lượng |
1 | Thiết bị chức năng làm việc điện tử kim loại | BEM-5715 | 1 |
2 | Cụm Đi-ốt chân không lý tưởng | BEM-5716 | 1 |
3 | Dây chuối đỏ 4mm, màu đỏ | BC-105084 | 2 |
4 | Chì chuối đỏ 4mm, màu đen | BC-105083 | 2 |
5 | Dây chuối đen 4mm (vỏ bọc), màu đen | BC-105073 | 1 |
6 | Dây chuối đen 4mm (vỏ bọc), màu đỏ | BC-105074 | 1 |
7 | Dây nguồn | BC-105075 | 1 |
8 | Cáp nối dài DIN 8 chân | BC-105077 | 2 |
Phần mềm thu thập dữ liệu capstone UI-5400
Giao diện phổ thông UI-5000 850
Cảm biến điện áp không dây PS-3211 (2 chiếc)
