Hệ thống đo bức xạ hồng ngoại đa kênh

BEX-8209
Hệ thống đo bức xạ hồng ngoại đa kênh

Việc đo cường độ bức xạ ngày càng trở nên quan trọng đối với sự phát triển của các lĩnh vực công nghệ cao như hàng không, hàng không vũ trụ, điện tử, năng lượng hạt nhân, vật liệu, năng lượng và luyện kim. Là nguồn bức xạ tiêu chuẩn, vật thể đen được sử dụng như một vật thể tiêu chuẩn cho nghiên cứu bức xạ nhiệt và được sử dụng rộng rãi như một tiêu chuẩn tuyệt đối cho thiết bị hồng ngoại. Nó cũng có thể được sử dụng như một tiêu chuẩn để hiệu chỉnh các nguồn bức xạ hoặc hệ thống hồng ngoại khác. Thiết bị thí nghiệm bao gồm nguồn nhiệt, Camera hồng ngoại, ray dẫn hướng và bộ điều khiển cho phép sinh viên hiểu khái niệm vật đen và nguyên lý đo nhiệt độ bức xạ, cũng như ảnh hưởng của màu sắc, vật liệu, vv đến việc đo nhiệt độ bức xạ.

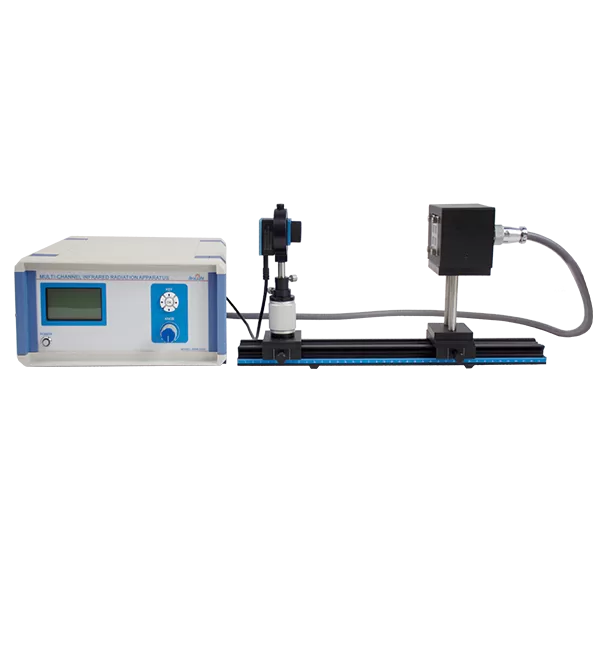

physics lab equipment

Đặc điểm của hệ thống đo bức xạ hồng ngoại đa kênh BEX-8209

  • Điều khiển nhiệt độ phản hồi vòng kín dựa trên điều khiển PID.

  • Cảm biến cặp nhiệt điện 5 kênh theo dõi nhiệt độ theo thời gian thực.

  • Định nghĩa tự động và phân chia vùng giám sát nguồn bức xạ.

  • Hỗ trợ đo nhiệt độ bức xạ thời gian thực đồng bộ đa kênh.

  • Hạn chế nhiệt độ gia nhiệt của nguồn bức xạ để tránh bị bỏng.

  • Khối mẫu thử của nguồn bức xạ có thể được thay thế.

Ứng dụng của hệ thống đo bức xạ hồng ngoại đa kênh BEX-8209

  • Hiểu các nguyên tắc của bức xạ đen và đo nhiệt độ hồng ngoại.

  • Thực hiện đo đa kênh dựa trên nguyên lý đo bức xạ.

  • Đạt được phép đo nhiệt độ cơ thể đen dựa trên nguyên tắc đo bức xạ.

  • Hiểu được phép đo bức xạ và Độ phát xạ của các vật liệu khác nhau.

  • Hiểu các phương pháp hiệu chuẩn nhiệt độ và phương pháp thực hiện.

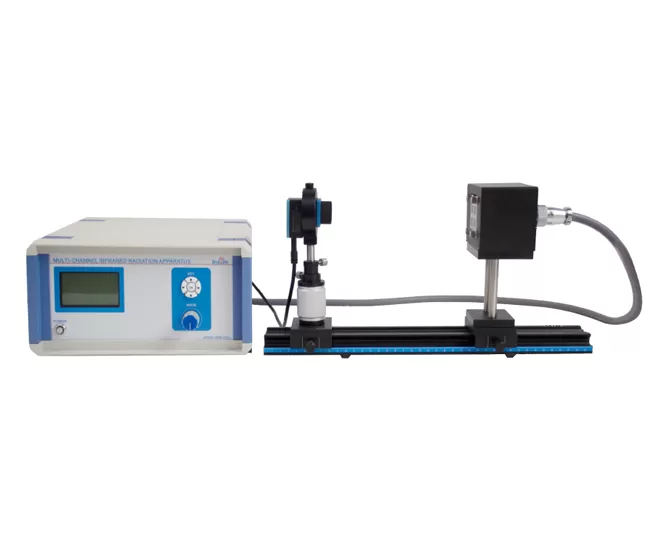

Ứng dụng của hệ thống đo bức xạ hồng ngoại đa kênh BEX-8209

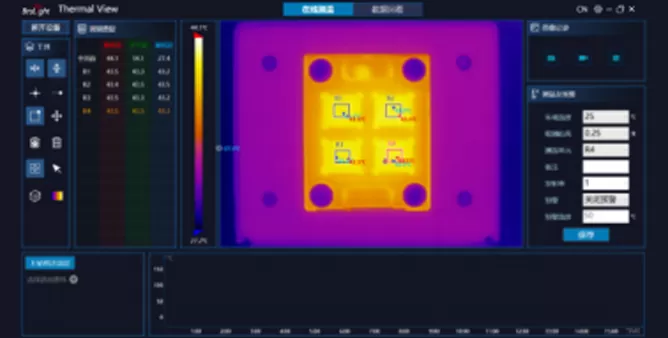

Nội dung thử nghiệm và dữ liệu điển hình

Thông số kỹ thuật của hệ thống đo bức xạ hồng ngoại đa kênh BEX-8209

Không.

Tên Bộ phận

Thông số chính


1


Bộ điều khiển thiết bị đo bức xạ hồng ngoại đa kênh

Hệ thống sưởi điều khiển nhiệt độ phản hồi vòng kín dựa trên điều khiển PID

Cảm biến cặp nhiệt điện 5 kênh theo dõi nhiệt độ theo thời gian thực

Hỗ trợ hiệu chuẩn 4 kênh vùng đo nhiệt độ

Thông số

2

Hộp sưởi Thiết bị đo bức xạ hồng ngoại đa kênh

Có thể được làm nóng lên đến 180 ℃

3

Đường ray

Chiều dài 400mm

4

Giá đỡ trụ có thể điều chỉnh

Phạm vi điều chỉnh 25mm

5

Địu

Chiều rộng 50mm

6

Bài Đăng

Chiều dài 90mm, chỉ số

7

Máy chụp ảnh Nhiệt Hồng Ngoại (có cáp kết nối)

Kích thước pixel: 12 μm, độ phân giải hồng ngoại: 256 × 192

8

Nhóm mẫu đo nhiệt độ (Đen)

Các mẫu hình thái bề mặt chứa bốn loại mẫu.

9

Nhóm mẫu đo nhiệt độ

Các mẫu vật liệu bao gồm bốn loại mẫu.


Danh sách cấu hình

12no.

Tên Bộ phận

Mô hình

Số lượng.

1

Bộ điều khiển thiết bị đo bức xạ hồng ngoại đa kênh

BEM-5014

1

2

Hộp sưởi Thiết bị đo bức xạ hồng ngoại đa kênh

BEM-5027

1

3

Đường ray

BEM-5201-04

1

4

Giá đỡ trụ có thể điều chỉnh

BEM-5205-25

1

5

Địu

BEM-5204-50

1

6

Bài Đăng

BEM-5209-09

1

7

Máy chụp ảnh Nhiệt Hồng Ngoại (có cáp kết nối)

L050005

1

8

Đế gắn hình ảnh nhiệt

M030075t2

1

9

Vòng chuyển đổi hình ảnh nhiệt

M030076t2

1

10

Nhóm mẫu đo nhiệt độ (Đen)

Z010004t1

1

11

Nhóm mẫu đo nhiệt độ

Z010003t1

1
