Một số mô-đun thử nghiệm độc lập với nhau nhưng cũng hỗ trợ lẫn nhau. Các bộ phận chức năng của các thành phần được xác định rõ ràng, giúp học sinh dễ hiểu.
Các thành phần của thiết bị thử nghiệm và thiết kế phần mềm đều được thiết kế theo tiêu chuẩn của sản phẩm giảng dạy. Cài đặt hoạt động tuân thủ các yêu cầu giảng dạy và các chức năng phần mềm đã hoàn tất, bao gồm điều hướng kiến thức, mô-đun kiểm tra độc lập, cho phép sinh viên có tư duy logic rõ ràng và dễ hiểu khi sử dụng, đạt được hiệu quả của việc đào sâu học tập lý thuyết.
Nguyên tắc kiểm tra tham số tuân thủ nghiêm ngặt các tiêu chuẩn kiểm tra có thẩm quyền hiện tại ở Trung Quốc và nước ngoài.

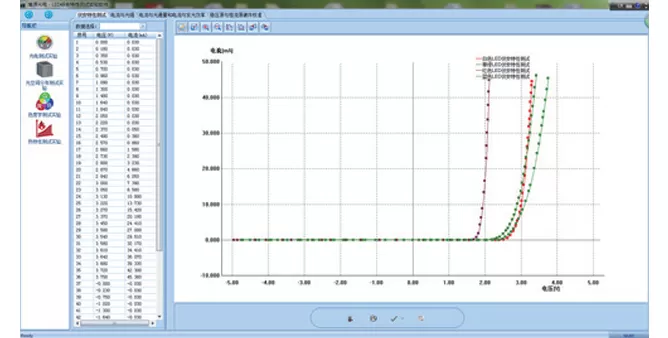

Thí nghiệm thử nghiệm đặc tính Volt-ampere.

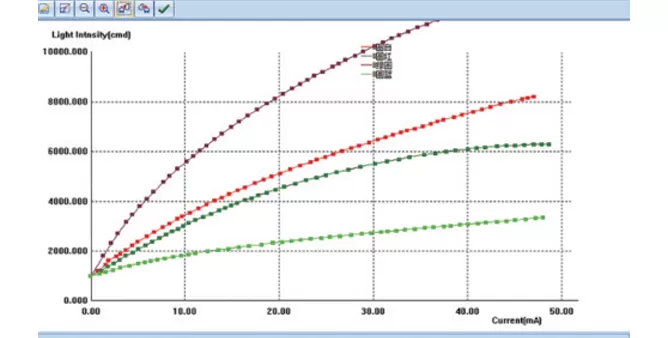

Thử nghiệm mối quan hệ giữa cường độ ánh sáng và dòng điện.

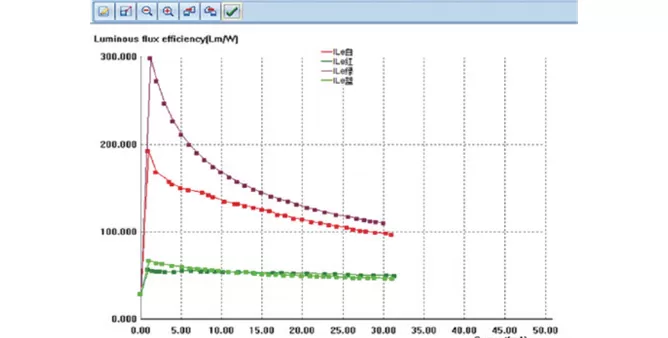

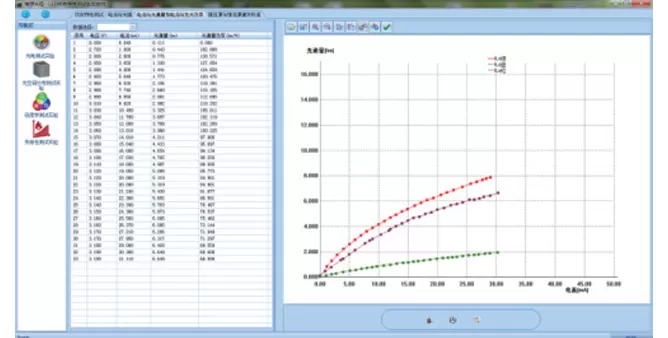

Thí nghiệm mối quan hệ giữa quang thông và dòng điện.

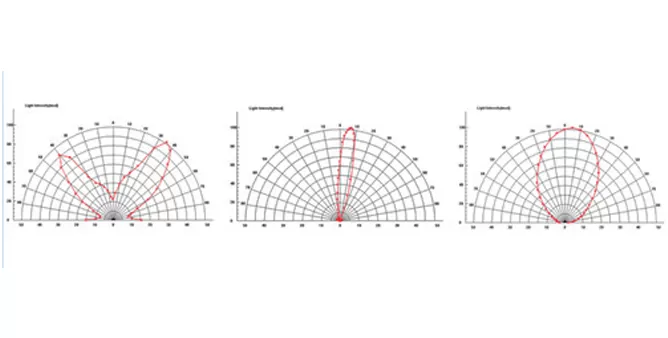

Thí nghiệm đo lường các đặc tính phân bố không gian của đèn LED đầu ra.
Không. | Tên Bộ phận | Thông số chính |
1 | Nguồn điện LED I (nguồn điện không đổi) | Đầu vào 110V/220V, đầu ra 0 ~ 50/500mA, dải điện áp 0-10V |
2 | Nguồn điện LED II (Nguồn điện áp không đổi) | Đầu vào 110V/220V, đầu ra 0 ~ 10V; phạm vi hiện tại 0-0.1a |
5 | Máy đo độ sáng với máy dò | Giá trị chiếu sáng và thông lượng phát sáng có thể đo được, phạm vi chiếu sáng: 0.001 LX đến 2000 LX; dải thông lượng phát sáng: 0.001 LM đến 999 LM; |
10 | Hình cầu tích hợp | Quả cầu tích hợp bức xạ |
11 | Giá đỡ và giá đỡ đèn LED | Đường kính 50mm |
Không. | Tên Bộ phận | Mô hình | Số lượng. |
1 | Nguồn điện LED I (nguồn điện không đổi) | BEM-5036 | 1 |
2 | Nguồn điện LED I (Nguồn điện áp không đổi) | BEM-5035 | 1 |
3 | Máy đo độ sáng với máy dò | BEM-5409 | 1 |
4 | Mô-đun laser với vật cố định | BEM-5047 | 1 |
5 | Mẫu thử nghiệm LED với hộp đựng | BEM-5048 | 1 |
6 | Hình cầu tích hợp | BEM-5216-15003 | 1 |
7 | Giá đỡ và giá đỡ đèn LED | BEM-5217 | 1 |
8 | Bệ điều chỉnh nguồn sáng | BEM-5214 | 1 |
9 | Ống khẩu độ có giá đỡ | BEM-5215 | 1 |
10 | Khẩu độ | BEM-5221-03 | 1 |
11 | Màn hình xem | BEM-5410 | 1 |
12 | Đường ray | BEM-5201-06 | 1 |
13 | Địu | BEM-5204-50 | 1 |
14 | Giá đỡ trụ có thể điều chỉnh | BEM-5205-25 | 1 |
15 | Áp phích | BEM-5209-09 | 1 |
16 | Cáp điện | BC-105075 | 2 |
17 | Cáp USB | BC-105080 | 1 |
18 | Dây kết nối phích cắm chuối 4mm, màu đỏ | BC-105084 | 3 |
19 | Dây kết nối phích cắm chuối 4mm, màu đen | BC-105083 | 3 |
